S-sarjan palokatko, palokatko muoviputkille ja kaapeleille

Muoviputkien ja kaapeleiden seinäpalokatkona voidaan käyttää palokatkomoduulia, jonka Sewatek-läpivientiputkeen on integroitu tulipalotilanteessa turpoava palokatkonauha. S-sarjan palokatkotuotteesta löytyy eri kokoja, ja yleensä läpivietävälle tekniikalle valitaan hieman väljä palokatko asentamisen helpottamiseksi.

  • Ei heikennä seinäelementin kantavuutta
  • Ei tarvetta varauskololle tai jälkitäytölle
  • Tasavarma ja laadukas lopputulos

Palokatkomoduuli muoviputkien ja kaapeleiden palokatkoksi

Betoniseinin valettava palokatko voidaan asentaa elementtiseinään elementtitehtaalla tai paikallavaluseinään työmaalla. Tyypillisin käyttökohde on asuinkerrostalossa porrashuoneen ja huoneiston välinen palo-osastoiva seinä.

Tuote koostuu Sewatek-läpivientiputkesta sekä asennuskehyksestä. Muoviputkilla ja kaapeleilla käytetään S-sarjan palokatkomoduuleja, joissa Sewatek-läpivientiputkeen on integroitu tulipalotilanteessa turpoava palokatkonauha. Nauha täyttää tyhjän tilan, vaikka putki tai kaapelin kuoret sulaisivatkin pois. Palonauhalliset palokatkomoduulit tunnistaa punaisesta väristä (vrt. harmaat, joissa tätä paisuvaa palonauhaa ei ole).

Palokatkomoduuleja voi liittää tarvittaviksi sarjoiksi esimerkiksi jättäen vaikkapa syöttöjohdolle oman moduulinsa ja liittämällä viereen toisen moduulin nipulle pienempiä kaapeleita. Punaisia ja harmaita palokatkomoduuleja voi liittää yhteen, joten samassa palokatkosarjassa voi olla niin metalli- ja muoviputkia kuin kaapeleitakin.

Tarkemmat tiedot palokatkosta detaljipiirustuksista

Yksityiskohtaiset tiedot läpivietävästä tekniikasta sekä saavutettavista paloluokista löytyvät tuotteen detaljipiirustuksista. Tuotesarjasta löytyy ratkaisu tavanomaisiin asuinkohteiden kaapelipalokatkotarpeisiin aina EI 120 -paloluokkaan asti.

Tuotteesta löytyy eri kokoja, ja yleensä läpivietävälle tekniikalle valitaan hieman väljä palokatko, jotta asentaminen on helpompaa.

Suuret kaapelit tai isommat kaapeliniput

Suurien yksittäisten kaapelien tai isompien kaapelinippujen palokatko on toteutettava jollakin muulla tuotteella. Suurille kaapeleille ja kaapelinipuille suosittelemme esimerkiksi palokatkomassoja tai -tiiliä.

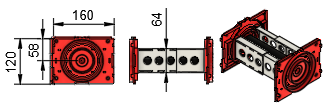

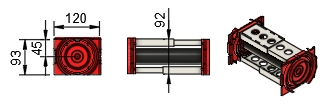

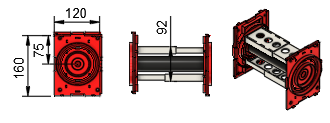

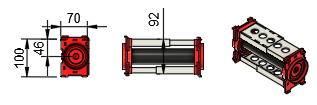

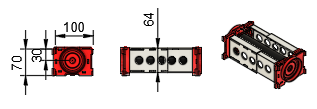

Palokatkon tuotekoot seinäasennuksessa

Sähkö A tai Muovi A -palokatko

  • muoviputki tai kaapeli ≤ 22 mm
  • mahdolliset keskeltä keskelle mitat: K100, K120, K160

Sähkö B tai Muovi B -palokatko

  • muoviputki tai kaapelinippu ≤ 40 mm
  • mahdolliset keskeltä keskelle mitat: K120, K160, lisäksi Muovi B: K70, K100

Sähkö C tai Muovi C -palokatko

  • muoviputki tai kaapelinippu ≤ 54 mm
  • mahdolliset keskeltä keskelle mitat: Sähkö C K120, K160, Muovi C: yksittäin

Sähkö D tai Muovi D -palokatko

  • muoviputki tai kaapelinippu ≤ 64 mm
  • mahdolliset keskeltä keskelle mitat: Sähkö D: K160, Muovi D: yksittäin

Sähkö E tai Muovi E -palokatko

  • muoviputki tai kaapelinippu ≤ 70 mm
  • mahdolliset keskeltä keskelle mitat: Sähkö E: K160. Muovi E: yksittäin





Tekniset tiedot

Palonkestävyysluokka
Vaihtelee läpivietävän tekniikan ja eristeiden mukaan välillä EI 30 -120
Ilmaäänieristävyys
Vaikutus läpäisemättömään rakenteeseen verrattuna < -1 dB
Ilmatiiveys
Vuoto n₅₀ = 0,0 l/min ts. vuotoa ei esiinny, kun läpivienti on tiivistyskitattu ohjeen mukaisesti.
Muut luokitukset
M1-sisäilmaluokitus, mahdollista tilata Joutsenmerkki-yhteensopivana versiona
