H-Sarjan ontelolaattavälipohjan läpiviennit toimitetaan määrämittaan katkaistuista ja päistään tulpatuista Sewatek-läpivientiputkista koostuvina paketteina, joiden mukana ovat tukikappaleet (ylätuki ja alatuki) läpiviennin paikoilleen tukemiseksi. Asennustuet vakioivat putkien väliseksi keskeltä keskelle -mitaksi 70 mm.
Kysy lisää
H-sarjan Ontelolaattavälipohjan palokatkoläpivientisarja asennetaan laataston reunakaistaan ennen laattakentän juotosvalua. Läpivientisarja on mitoitettu siten, että sen tuet sopivat reunakaistan alueelle ja toisaalta myös reunaterästen ja tarvittavien sähköputkitusten teko sujuu helposti.
Läpiviennit toimitetaan määrämittaan katkaistuista ja päistään tulpatuista Sewatek-läpivientiputkista koostuvina paketteina, joiden mukana ovat tukikappaleet (ylätuki ja alatuki) läpiviennin paikoilleen tukemiseksi.

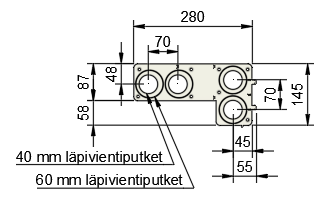

Ala-, väli- ja ylätuki
Suosittelemme käyttämään läpiviennin alatuen kiinnittämiseen alumiininauloja, mikäli reunakaistan leveys ja muut ominaisuudet sen sallivat.
Ylätuen sijasta, tai sen lisäksi, voimme toimittaa välitukea, joka tiivistyy putken päässä olevan sinisen kuppitulpan sijaan itse läpivientiputkeen. Tällainen tarve saattaa tulla vastaan esimerkiksi kuorilaattatilanteissa tai mikäli läpivientiä on muuten tuettava jo hieman alempaa.
Yli 40 mm virtausputkille voimme Ontelolaattaläpiviennin sijaan toimittaa joko HM-läpivientimoduuleja tai H2-läpivientejä.
Oman myyntimme lisäksi tuotetta saa jälleenmyyjältämme Pintokselta, joka varastoi yleisimpiä kokoja ja pituuksia Espoon varastossaan. Sewatek-läpiviennit Pintoksen www-sivuilla.
Tuote koostuu Sewatek-läpivientiputkesta sekä kierrätettävästä ABS-muovista valmistetusta asennustuista. Asennustuet mahdollistavat keskeltä keskelle -mitat putkien välille 70 mm. Valmiit läpivientikuvat ja piirustusmerkinnät on kopioitavissa Merkintäohjeesta (dwg) tai lisäämällä ilmaisesta ProdLib-kirjastosta. Lisätietoa läpivienti- / putkimerkinnöistä voi lukea suunnittelijoille suunnatulta sivuilta.
Läpivienti pyritään mitoittamaan siten, että kuppitulpan lyhennysvara mahdollistaa läpiviennin lyhentämisen tasoitteen pintaan.
